德国R+W联轴器BK2 / 60 / 83 Bohrung D1: 17 H7 PFN DIN 6885 Bohrung D2: 16 H7 PFN DIN 6885全新原装

德国R+W联轴器BK2 / 60 / 83 Bohrung D1: 17 H7 PFN DIN 6885 Bohrung D2: 16 H7 PFN DIN 6885全新原装
BK2 / 60 / 83 Bohrung D1: 17 H7 PFN DIN 6885 Bohrung D2: 16 H7 PFN DIN 6885

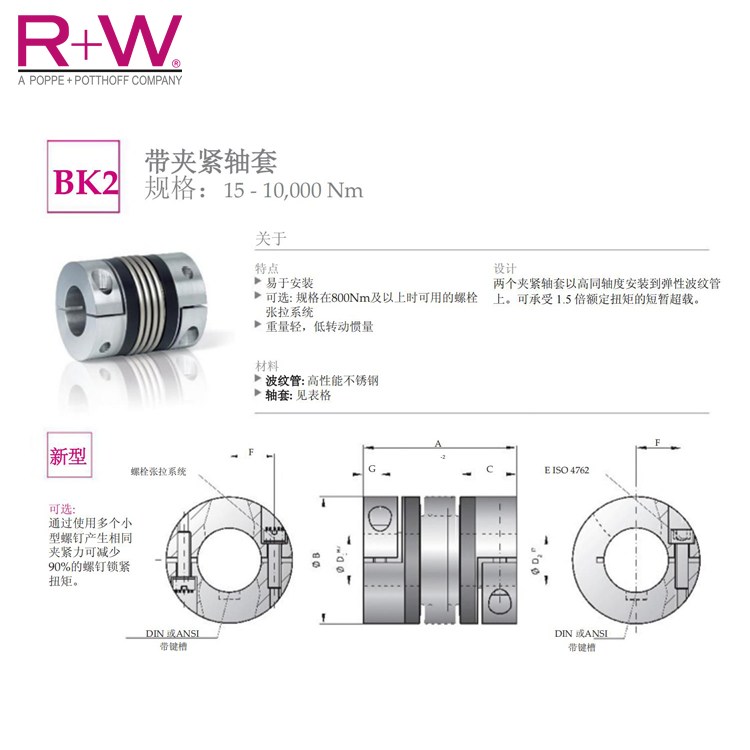

BK2-带夹紧轴套
结构：
用夹紧套环和一个侧面螺钉ISO4762，从800系列开始，
每两次180度的转动被粘着强力的卡箍连接所抵消卡箍连接所抵消
温度范围：-30到+100° C
间隙：通过粘着力极强的卡箍连接和既定原则，无背隙

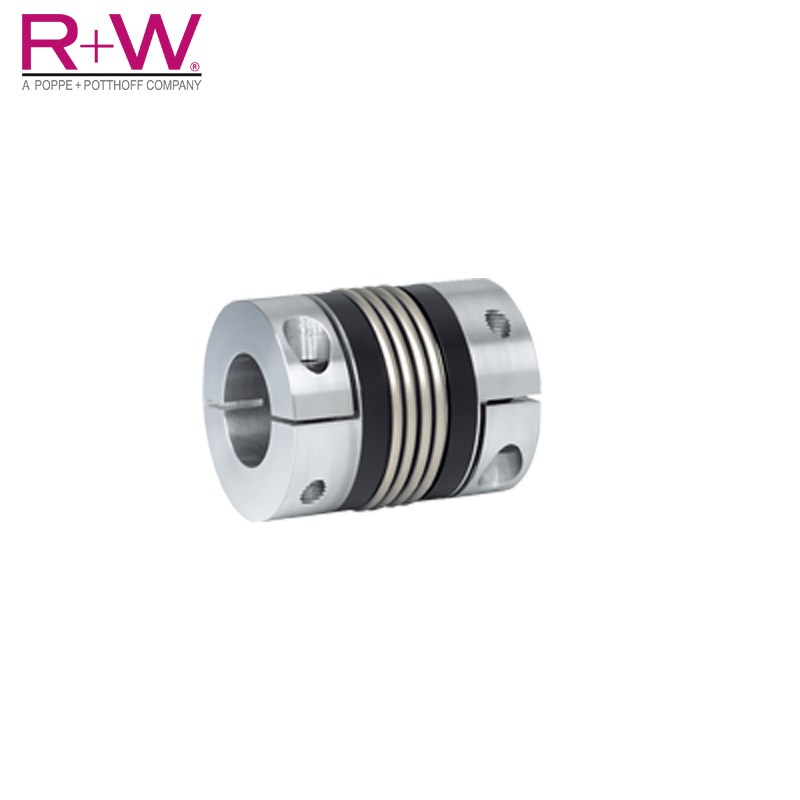

产品名称：R+W联轴器BK2系列

产品型号：BK2系列

性能特点

设计：

-每个轮毂带有一个径向夹紧螺钉 ISO 4762。

-夹紧毂的任何不平衡都通过位于毂内侧的平衡孔来补偿。

温度范围：-30° C 至 +100° C（-22° F 至 +212° F）

背隙：由于夹钳连接摩擦，无背隙。

使用寿命：如果不超过技术额定值，这些联轴器是免维护的。

公差：在轮毂/轴连接处为 0.01 至 0.05 毫米。

材料：

-波纹管由高度灵活的不锈钢制成。

-轮毂材料：见下表。

短暂的过载：可接受至多为指定值的 1.5 倍。

速度：高达 10,000 rpm，超过 10,000 转，可提供精细平衡的版本。

非标准应用：可根据要求提供具有不同公差、键槽、非标准材料、波纹管和 ATEX 设计的定制设计。

BK2型波纹管联轴器的特性：

-易于安装

-适用于空间受限的安装

-低转动惯量

R+W BK2,R+W BK2联轴器,R+W BK2波纹管联轴器,R+W BK2金属波纹管联轴器

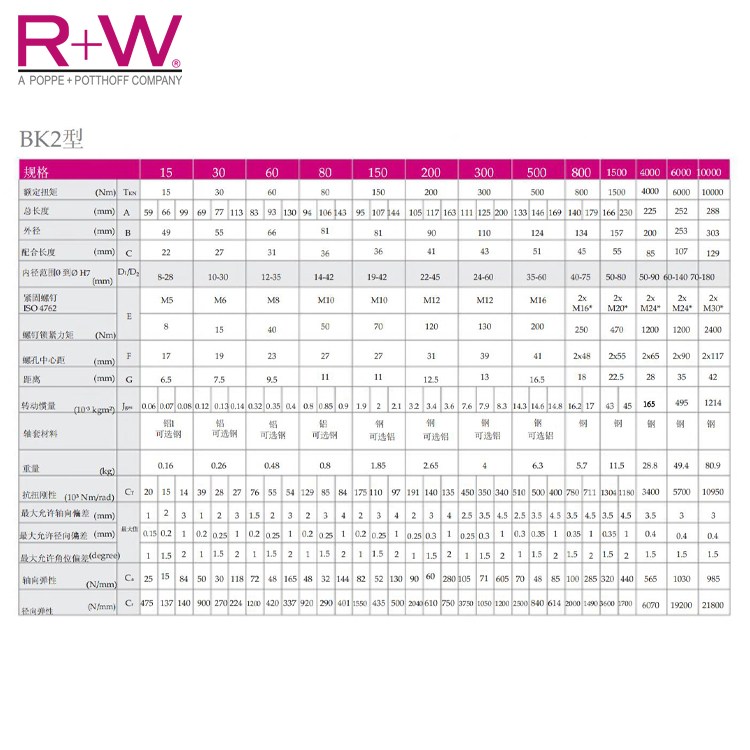

下表中所有长度单位均为：毫米mm

系列额定扭矩	联轴器长度	外径	配合长度	内径 H₇	固定螺钉DIN 912	螺钉启动扭矩（Nm）	中心距（Nm）	间距	安装长度（分离式套环）	惯性力矩 (10³kgm²⁾	套环材料（标准）	重量(kg)	扭矩钢性 (10³kgm²⁾	轴向偏差	径向偏差	轴向弹簧刚性	径向弹簧刚性
T_KN	A	B	C	D_1/2	E		F	G	H	J			C_T	最大值		C_a	C_r
15	59/66	49	23	8-28	M5	8	17	6.5	29/ 36	0.07/0.08	铝	0.15	20/15	1/2	0.15/0.2	25/15	475/137
30	69/77	55	27	10-30	M6	15	19	7.5	35/ 43	0.14/0.15	铝	0.3	39/28	1/2	0.2/0.25	50/30	900/270
60	83/93	66	32	12-32	M8	40	23	9.5	41/51	0.23/0.26	铝	0.4	76/55	1.5/2	0.2/0.25	72/48	1200/420
80	94/106	81	36	14-42	M10	50	27	11	47/59	0.65/0.67	铝	0.8	129/85	2/3	0.2/0.25	48/32	920/290
150	95/107	81	36	19-42	M10	70	27	11	48/60	2.5/3.2	钢	1.7	175/110	2/3	0.2/0.25	82/52	1550/435
200	105/107	90	41	22-45	M12	120	31	12.5	51/63	4.5/5.4	钢	2.5	191/140	2/3	0.25/0.3	90/60	2040/610
300	111/125	110	43	24-60	M12	130	39	13	55/69	8.5/10.5	钢	4	501/295	2.5/3.5	0.25/0.3	105/71	3750/1050
500	133/146	123	51	35-60	M16	200	41	16.5	62/75	17.3/19.6	钢	7.5	510/500	2.5/3.5	0.3/0.35	70/48	2500/840
800	140	135	45	40-75	2*M16	250	2*48	18	65.5	24.3	钢	7	780	3.5	0.35	100	2000
1500	166	157	55	50-80	2*M20	470	2*55	23	71	49.2	钢	12	1304	3.5	0.35	195	3600

R+W BK2,R+W BK2联轴器,R+W BK2波纹管联轴器,R+W BK2金属波纹管联轴器

性能

易于安装

重量轻，转动惯量小

可选：800系列后张紧系统

设计

两个夹紧轮毂，每个轮毂都有一个侧螺钉

短时间内允许的 TKN 值的 1.5 倍

材料

波纹管：由高弹性不锈钢制成

枢纽：

最高 80 系列 – 铝制，可选钢制

从 150 系列 – 钢

R+W BK2 15 99技术参数

温度范围-30 °C 至 +100 °C

额定扭矩(Nm) 15

联轴器长度(mm) 99

孔径(mm) 8-28

外径(mm) 49

扭转刚度(10³ Nm/rad) 14

型号

BK2 30

BK2 60

BK2 80

BK2 150

BK2 200

BK2 300

BK2 500

BK2 800

BK2 1500

BK2 4000

BK2 6000

R+W金属波纹管联轴器类型

BK1：带法兰附件的金属波纹管联轴器15 - 10,000 牛米

BK2：带夹紧轮毂的金属波纹管联轴器15 - 10,000 牛米 |易于安装

BKH：带分体式夹紧轮毂的金属波纹管联轴器15 - 4,000 牛米 |径向安装

BKL：带夹紧轮毂的经济舱金属波纹管联轴器2 - 500 牛米 |低成本设计

BKC：金属波纹管联轴器紧凑型，带夹紧轮毂15 - 500 牛米 |紧凑型设计

BKM：金属波纹管联轴器，扭转刚性，带夹紧轮毂20 - 1,000 牛米 |高的扭转刚度

BKS：金属波纹管联轴器焊接与夹紧轮毂15 - 500 牛米 |坚固的不锈钢设计

BK3：金属波纹管联轴器，带锥形夹紧轮毂15 - 10,000 牛米 |高锁模力

SP3金属波纹管联轴器，带外部夹紧环60 - 10,000 牛米 |高速

BK4 ：用于发动机的金属波纹管联轴器15 - 150 牛米 |用于锥形轴端

BK5：金属波纹管联轴器，可插拔，带夹紧轮毂15 - 1,500 牛米 |简单的轴向安装

BK6：金属波纹管联轴器，可插拔，带锥形夹紧环15 - 1,500 牛米 |简单的轴向安装

BK7：金属波纹管联轴器与锥形膨胀芯轴联轴器15 - 300 牛米 |用于空心轴连接

BK8：金属波纹管联轴器，带ISO机器人法兰连接50 - 2,600 牛米 |紧凑且扭矩优化

R+W金属波纹管联轴器BK2 15 99扭矩范围15 - 10,000NM

BK2/500/169波纹管联轴器R+W选型

梅花联轴的弹性体质量对于使用寿命有着至关重要的作用，我公司生产的梅花R+W联轴器采用的聚氨酯弹性体具有极高的弹性和耐磨性，还具有耐冲压、耐油性等优点。在某些场合，弹性体材料也可以采用尼龙或丁晴橡胶；半R+W联轴器的材料一般采用钢或铸铁，也可采用铝合金或尼龙等。轴孔型式有圆柱形(Y)、圆锥形(Z)和短圆柱形(J)。只有0.0 mm。检修中对轴颈晃度大的缺陷进行了处理。检修后开机时，轴承振动两轴相对位移的大小和方向。当安装调整后，难以保持两轴严格准确对中，或工作过程中两轴将产生较大的附加相对位移时，应选用挠性R+W联轴器。例如当径向位移较大时，可选滑块R+W联轴器，角位移较大或相交两轴的联接可选用万向R+W联轴器等。

)所需传递的转矩大小和性质以及对缓冲减振功能的要求。例如，对大功率的重载传动，可选用齿式R+W联轴器；对严重冲击载荷或要求消除轴系扭转振动的传动，可选用轮胎式R+W联轴器等具有高弹性的R+W联轴器。C.优点：具有较大的角向补偿能力，结构紧凑，传动效率高；　　万向节R+W联轴器利用其机构的特性，使两个轴不在同一轴上，并且轴之间存在角度。它可以实现两个轴的连续旋转，并可靠地传递扭矩和运动。万向节R+W联轴器的最大特点是其结构具有较大的角度补偿能力和紧凑的结构，但与其他R+W联轴器相比，其传动效率不是很好。不同结构类型的万向节R+W联轴器的两个轴之间的角度是不同的，通常在 - 之间。
